Комплект шлагбаума BR-PRO5000KIT

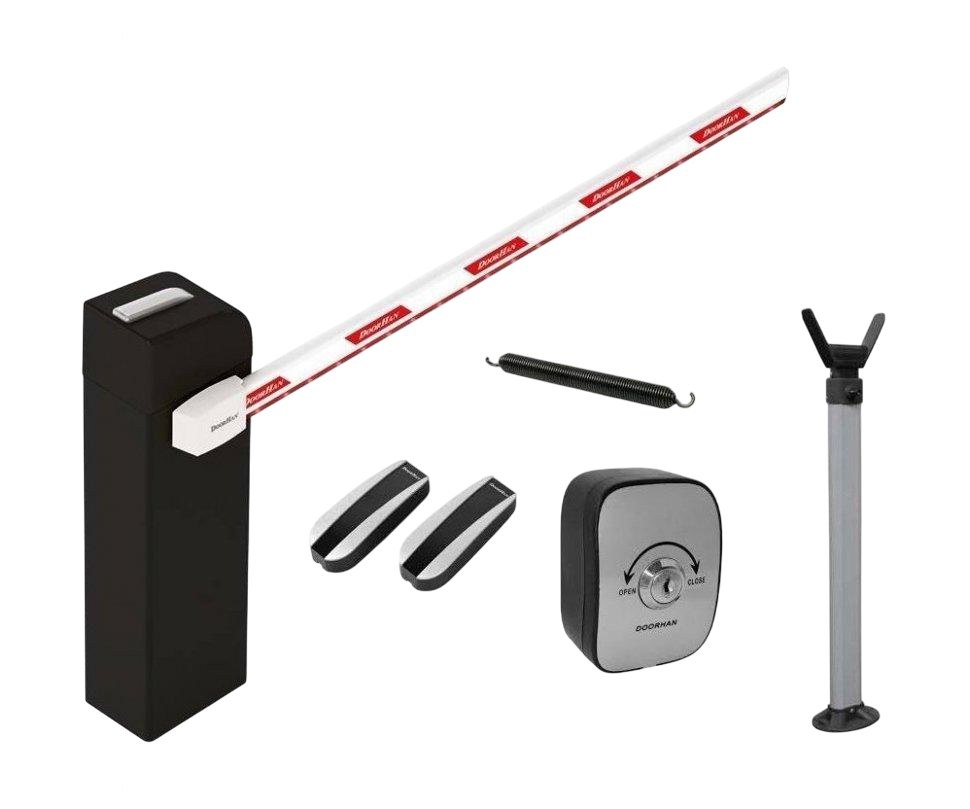

Комплект шлагбаума DoorHan BARRIER-PRO-5000 с максимальной интенсивностью до 70%. Комплект состоит из стойки шлагбаума, встроенного приемника, блока управления, алюминиевой стрелы 5 метров и балансировочной пружины.

Корпус стойки изготовлен из оцинкованного стального материала со степенью защиты от внешнего воздействия IP54. Время полного поднятия стрелы шлагбаума составляет не более 5-6 секунд.

Шлагбаум оборудован металлическим редуктором и концевыми выключателями, что обеспечивает точную фиксацию стрелы в крайних положениях.

Особенности DoorHan BARRIER-PRO-5000:

• Стальной оцинкованный корпус надежно защищает механизмы шлагбаума от повреждений.
• Светодиодная лампа в новом исполнении является функциональным дополнением и одновременно современным декоративным элементом.
• Новый тип натяжителя пружины позволяет осуществлять более точную балансировку стрелы.
• Электрические концевые выключатели обеспечивают высокую точность остановки стрелы в крайних положениях.
• Монтаж на анкерные болты или площадку под бетонирование (опция).
• Возможность использования круглых стрел для районов с большой ветровой нагрузкой.
• Опциональная подсветка стрелы при помощи дюралайта.
• Замедление стрелы в крайних положениях и металлический редуктор гарантируют ресурс шлагбаума свыше 1 млн циклов.
• Система охлаждения двигателя для высокой интенсивности работы.
• Установка системы обогрева (опция) для эксплуатации при экстремально низких температурах.

Шлагбаум Barrier отличается надежностью, длительным сроком службы и адаптацией к российским условиям эксплуатации.

Перед отгрузкой со склада все шлагбаумы проходят многоступенчатую проверку. Механическая и электронная части шлагбаума проверяются более чем по 15 параметрам на соответствие требуемым значениям, в обстановке, максимально приближенной к условиям эксплуатации.

Сопротивление изоляции каждого шлагбаума проверяется на заводе под напряжением 1 000 В, что гарантирует его работоспособность в самых жестких условиях эксплуатации.

Простота конструкции асинхронного однофазного мотора гарантирует высокую на дежность эксплуатации.

Все комплектующие оптимально подобраны для стрел заявленной длины и обеспечивают надежную работу механизмов на протяжении всего срока службы шлагбаума, который составляет более 1 000 000 циклов открытия/закрытия при соблюдении не сложного технического регламента.

Плата управления

Плата управления шлагбаумом разработана с учетом последних требований электромагнитной совместимости и включает в себя все необходимые фильтры электромагнитных помех. Фильтры позволяют бесперебойно функционировать шлагбауму при воздействии на него непреднамеренных радиопомех, а также предотвращают появление помех другим техническим средствам.

• Плата управления шлагбаума Barrier произведена в соответствии со всеми действующими стандартами безопасности.
• Преимуществом платы является простота настройки работы шлагбаума. Все клеммы на плате подписаны для удобства подключения.
• Легкосъемные клеммы значительно упрощают процесс подключения.
• Наличие световых индикаторов на плате помогает визуально контролировать работу шлагбаума.
• Расположение платы в верхней части корпуса шлагбаума значительно упрощает процесс настройки. Корпус имеет класс защиты IP54, благодаря чему плата эффективно защищена от проникновения пыли и влаги.
• Плата имеет собственный пластиковый корпус, который защищает от случайного касания находящихся под напряжением элементов, обеспечивая дополнительную безопасность при эксплуатации шлагбаума.
• На поверхность крышки платы выведены ручки точной настройки, которые позволяют легко подготовить к работе шлагбаум, не открывая корпус.
• На плате предусмотрен разъем для подключения внешней антенны, которая значительно расширяет радиус приема сигнала.
• Наличие специального разъема на плате для подключения приемника позволяет управлять автоматикой DoorHan при помощи пультов других производителей.
• Для дистанционного управления шлагбаумом с помощью пульта ДУ в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов.
• На плате установлен самовосстанавливающийся предохранитель, который сделан из полимерного материала с очень низким сопротивлением. В случае перегрузки потоку, сопротивление резко возрастает, максимально сбивая ток до безопасного значения. Когда питание отключено, или цепь восстановлена, предохранитель автоматически перезапускается, т.е. снижает свое сопротивление.
• Трансформатор, за счет увеличенного сечения провода обмотки и оптимизированного сердечника, обладает улучшенными электрическими характеристиками.
• Для защиты от влаги, поверхность платы покрыта лаком.
• Оптимально подобранное значение рабочего напряжения варистора позволяет защитить трансформатор и плату от высоковольтных импульсных помех.
• Для удобства программирования пультов предусмотрена отдельная кнопка.

Наличие разъемов позволяет подсоединить большое количество дополнительных устройств управления и безопасности, например, фотоэлементы, которые можно подключить как на открытие, так и закрытие шлагбаума.
Все необходимые для работы шлагбаума подключения уже сделаны на заводе, что существенно сокращает время монтажа.
Особенностями данной платы также являются высокое качество, надежность и универсальность. Она может применяться не только на шлагбаумах, но и на всех типах электроприводов для сдвижных ворот.
Система радиоуправления использует технологию динамического кода, который изменяется при каждом сигнале, что обеспечивает полную безопасность и секретность производимого сигнала, исключая несанкционированное использование шлагбаума.
К блоку управления может быть подключена кнопка аварийного отключения «Stop», позволяющая моментально остановить стрелу в случае возникновения экстренной ситуации.

Функции программирования

Программирование работы шлагбаума осуществляется при помощи ручек тонкой настройки и переключателей типа DIP. Плата позволяет запрограммировать ряд функций, обеспечивающих комфорт и безопасность использования шлагбаума.

• Автозакрытие. Функция автоматически закрывает шлагбаум через установленный промежуток времени.
• Реверс по усилию. Данная функция направлена на увеличение уровня безопасности при использовании шлагбаума. Алгоритм, реализованный на плате, способен распознать препятствие, случайно возникнувшее в зоне действия стрелы, и дать команду на ее остановку и начало движения в обратную сторону. Это позволяет избежать травм или серьезных затрат в случае попадания человека или постороннего предмета в поле действия автоматической системы. Усилие, по которому подается команда на реверс стрелы, является настраиваемым.
• Пусковой режим. В течение 2 секунд после подачи команды на открытие, мотор работает с максимальным усилием, что крайне важно для комфортной эксплуатации шлагбаума в зимний период.
• Удаленное программирование пультов.
• Замедление перед концевыми положениями.

Автоматические шлагбаумы DoorHan могут быть интегрированы в систему контроля доступа DoorHan или других производителей.

Монтаж и настройка

• Монтаж шлагбаума Barrier прост и не занимает много времени. Все электрические подключения и механические регулировки осуществляются еще на заводе. При монтаже необходимо лишь закрепить шлагбаум, установить стрелу и ловитель, подать питание и произвести необходимые настройки.
• Шлагбаум надежно закрепляется анкерными болтами изнутри стойки в четырех точках. Доступ к креплению защищен крышкой с замком от несанкционированного демонтажа. Система крепления позволяет устанавливать шлагбаум на уже подготовленную поверхность и не требует дополнительного бетонирования. Благодаря специально разработанным кронштейнам, нет необходимости в высокой точности подготовки отверстий под анкерные болты, так как они обладают широким диапазоном регулировки.
• Модернизированные концевые выключатели в сочетании со встроенными механическими упорами обеспечивают точность остановки стрелы в крайних положениях и гарантируют долгий ресурс работы шлагбаума.
• Монтажное основание обладает антикоррозионным цинковым покрытием, устойчивым к негативным воздействиям окружающей среды. В комплект входит 4 Г-образных анкерных болта для надежного крепления стойки к основанию (опция).
